Cos'è e come funziona il ripetitore di segnale GSM UMTS LTE?

Guida sul ripetitore di segnale della rete cellulare "mobile" 2G 3G 4G.

Come scegliere il ripetitore di segnale?

Il ripetitore di segnale, è un dispositivo che ha la funzione di rigenerare il segnale della rete cellulare (mobile) dei vari operatori telefonici.

Il rieptitore può essere installto in edifici, residenziali, uffici, aziende, capannoni industriali, (o all'aperto) in cui il segnale degli operatori telefonici (es Wind, Tre, Vodafone, Tim), non è sufficientemente potente per l'uso di terminali voce - dati (cellulare, tablet, connessione dati per reti di computer etc).



Che tipo di segnale possono gestire con il ripetitore di segnale?

Il ripetitore di segnale, è costruito per rispondere alle varie esigenze, ovvero, è disponibile in varie versioni per poter gestire qualunque segnale, sia voce  e/o dati, sulla base delle esigenze specifiche del cliente.

Ad esempio, se il cliente deve gestire solo traffico voce, sarà sufficiente un ripetitore di segnale GSM (EGSM), se invece è necessario avere copertura GSM e UMTS  si opterà per un ripetitore di segnale dual band (GSM UMTS)

Ma potrebbe essere richiesto anche un ripetitore per il solo segnale LTE 4G, magari per la sola connessione internet, qualora (per esemplificare) all'interno di una struttura fosse assente il segnale 4G  e si volesse usare un router 4G per connessione dati/backup ADSL.



Ripetitore di segnale per uffici e alberghi

Di recente sta crescendo la necessità di fornire, all'interno di locali pubblici, uffici e alberghi, la connettività multioperatore su tutte le bande di frequenza, in quanto  gli utenti clienti, utilizzano diversi operatori telefonici e, l'assenza di segnale cellulare, è un limite a livello di fornitura di servizi, percepiti dagli utenti stessi come una mancanza di attenzione da parte del gestore della struttura, alle esigenze di connettività (a prescindere dalla disponibilità o meno di connessione wifi).

Ecco perchè Ezdirect propone una vasta gamma di ripetitori di segnale quint band ovvero, per la gestione simultanea di tutti gli operatori contemporaneamente.

Ecco quindi che sono disponibili ripetitori mono banda (es: GSM, solo UMTS, solo LTE), dual band (es:GSM-UMTS, GSM-LTE,UMTS-LTE etc)

Triband (es:GSM-EGSM-UMTS, EGSM-LTE800-LTE2600 etc).



Guida alla scelta del ripetitore di segnale telefonico "mobile"

Amplificatori di segnale cellulare gsm lte 4g dati



Il ripetitore di segnale aumenta le radiazioni?

Il ripetitore di segnale migliora la qualità e potenza del segnale dell'operatore, riducendo la quantità di potenza erogata dai dispositivi di utente, quindi, diminuendo anche la potenza delle radiazioni emesse, proteggendo l'utente.



E' vero che con il ripetitore di segnale la batteria si consuma di meno?

Sì, in quanto, così come detto sopra, diminuendo la potenza  che il cellulare deve emettere per raggiungere l'antenna dell'operatore, anche il consumo di energia viene drasticamente ridotto, salvaguardando l'autonomia della batteria.



Come funziona il ripetitore di segnale GSM UMTS LTE?

La figura sotto esemplifica il funzionamento del ripetitore (booster)

come funziona il ripetitore di segnale gsm umts 4g



Quali sono le frequenze degli operatori di rete mobile in Italia? (Wind Vodafone Tre Tim)
Frequenze 2G GSM GPRS EDGE: 900MHz (EGSM-900),1800 MHz(DCS-1800)

  • TIM:EGSM-900 MHz
  • Vodafone:EGSM-900 MHz
  • Wind: DCS-1800 MHz (in alcune zone EGSM 900)
  • TRE: EGSM-900 MHz

Frequenze 3G UMTS WCDMA: (WCDMA 2100 MHz) (WCDMA 900 MHz)

  • TIM
  • VODAFONE
  • TRE
  • WIND

Frequenze 4G LTE: (1800 2600 800 MHz)

  • TIM:1800, 2600, LTE 800 MHz
  • Vodafone: 1800, 2600, LTE 800 MHz
  • Wind: 2600, LTE 800 MHz
  • TRE: 1800, 2600 MHz

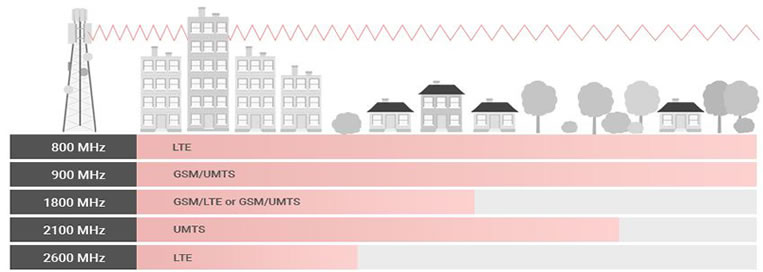

Le frequenze più basse sono disponibili soprattutto in ambito rurale, campagna e periferie delle città

Le frequenze più alte sono utilizzate soprattutto in città e in zone con molti edifici e utenti.

Ripetitori di segnale per casa e ufficio





Come si installa un ripetitore di segnale?

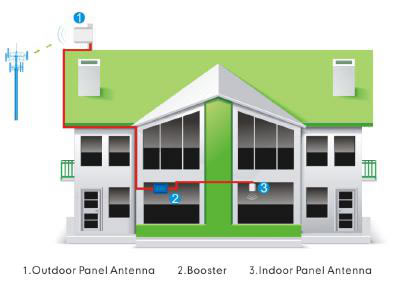

Ecco alcuni consigli su come installare un repeater - booster:

Praticamente ogni repeater ha almeno un'antenna esterna per prelevare il segnale del gestoreRipetitore dis egnale 2g 3g 4g huapter telefonico

Questa antenna deve essere posizionata in un punto in cui il segnale dell'operatore telefonico è buono (es sul tetto o su parete rivolta verso la torre - BTS - antenna dell'operatore telefonico). E' utile verificare il livello del segnale anche con utilizzo di un cellulare, per trovare il posizionamento migliore dell'antenna.

La posa del cavo in dotazione (o opzionale in base alle metrature), deve essere fatta utilizzando tubazione esistente (o canalina esterna).nel caso in cui il cavo venga fissato alla parete esterna, suggeriamo di  far transitare il cavo stesso nel foro passante della parete, facendo attenzione a non farlo entrare dall'alto verso il basso, ma lasciando un  "ricciolo" di cavo che sia inferiore al foro della parete, per poi risalire ed entrare all'interno (bastano pochi centimetri di ricciolo). Questo evita che eventuali gocce d'acqua piovana, trovino una strada  per entrare nel muro o peggio ancora  all'interno dell'edificio. Il ricciolo ha la funzione (semplice ma efficace), di far sgocciolare  l'acqua  per gravità, all'esterno, evitando che questa scorra sul cavo come uno scivolo, verso l'interno.

Una volta posato il cavo dell'antenna esterna, si collega l'antenna interna (integrata sul booster oppure con cavo).

Una volta collegati i cavi si collega l'alimentatore e l'installazione iniziale è terminata. Si suggerisce di spegnere e riaccendere il cellulare e valutare la presenza di campo - segnale. Passare ad eventuali configurazioni (o regolazioni manuali) sul ripetitore di segnale.



Glossario- I termini più usati sui manuali, documentazione tecnica dei ripetitore di segnale:

  • LTE800: disponibile su rete LTE800(832~862MHz/791~821MHz)
  • E-GSM900: (EGSM) disponibile su rete EGSM900(880~890MHz/925~935MHz) e PGSM900(890~915MHz/935~960MHz),  WCDMA/UMTS900(880~915MHz/925~960MHz)
  • LTE1800: disponibile su rete GSM/LTE1800(1710~1785MHz/1805~1880MHz)
  • 3G-2100: disponibile su rete 3G(WCDMA/UMTS2100) (1920~1980MHz/2110~2170MHz)
  • LTE2600: disponibile su rete LTE2600(2500~2570MHz/2620~2690MHz)
  • RF: Radio frequenza
  • ATT: attenuazione
  • ALC: Automatic Level Control (regola potenza in uscita per avere qualità, stabilità del segnale voce e dati, evitando fluttuazioni)
  • AGC: Automatic Gain Control (regola automaticamente il guadagno del booster)
  • MGC: Manual Gain Control (regola manualmente il guadagno del booster)
  • LNA: Low Noise Amplifier (amplifica un basso segnale di origine, senza generare disturbi/rumori nell'amplificazione)
  • PA: Power Amplifier
  • dB: Decibel ( in questo contesto, guadagno e attenuazione, es più alto è il guadagno in dB più forte il segnale)
  • dBm: Decibels (Decibel-Milliwatt, spesso indica la potenza del segnale in uscita dall'amplificatore, maggiore è il valore dbM maggiore è la potenza del segnale)
  • UL: Uplink (frequenza MHz o potenza dB di acquisizione da antenna operatore telefonico)
  • DL: Downlink (frequenza MHz o potenza dB di propagazione in uscita dal booster - ripetitore Ezdirect-Huaptec)
  • Hz: Hertz (unità di misura della frequenza- formula Hz=1/s)
    MHz:Megahertz (1 MHz=1 milione di Hertz)
  • NF: Noise Figure (rumorosità di un segnale)
  • Indoor antenna: antenna interna
  • Outdoor antenna: antenna esterna
  • Connettore N/femmina: tipo di connettore per cavi di antenna-booster
  • VSWR: (Voltage Standing Wave Ratio - Rapporto onda stazionaria, minore è questo valore migliore l'efficienza ed efficacia del dispositivo).
  • Impedance - impedenza (Impedenza input-output o ingresso uscita, valore che indica una resistenza al passaggio di una corrente elettrica alternata)
  • Booster: in questo ambito, il ripetitore di segnale
  • Frequency stability:  evita deriva e interferenza tra i canali oltre all'hand off tra celle/antenne
  • Splitter: Sdoppiatore, per collegare due cavi secondari ad un cavo primario. 2 vie, 3 vie, 4 vie...
  • 3D-FB cable: Cavo a basso guadagno (50 Ohm) per frequenze da 820 a 2700 MHz usato per reti cellulari, WLAN...)
  • Protezione IP: Indica il livello di protezione a polveri e liquidi, es. IP40 indica un dispositivo da posizionare all'interno di un edificio protetto da umidità, polvere e pioggia.

  Prendiamo in esame un Booster Huaptec "quint band" (tutte le 5 frequenze) per  evidenziare acronimi e funzioni :

Ripetitori di segnale Hiboost hi13-5S

  • Frequenza di lavoro: GSM 900 UMTS1800 2100 LTE 800 2600 MHz (2G 3G 4G)
  • Ideale per voce, dati internet
  • Guadagno (Gain): 65 dB
  • Copertura: 500 mq
  • Potenza massima in uscita: 13 dBm
  • Supporta tutti gli operatori operanti in Italia
  • Display LCD
  • Display: Frequenza, guadagno, potenza in uscita, ALC, ISO...
  • Protegge la rete dell'operatore (non disturba l'antenna/torre dell'operatore)
  • Controllo automatico del guadagno (Automatic Gain Control)
  • noise figure: 5 dB
  • V.SW.R: 2
  • Frequency stability: 0,01 ppm
  • Alimentazione con alimentatore incluso 12V 3A
  • Consumo 25 W
  • Impedenza ingresso e uscita: 50 Ohm
  • Porte ingresso/uscita connettore tipo N-femmina
  • Fornito in kit completo di antenna e cavi
  • Certificazioni di qualità e sicurezza CE RoHS
  • Temperatura esercizio: -10 55 °C
  • Protezione IP40
  • Confezione: Hiboost,  alimentatore, 1 cavo per ant. est da 10 m., 1 cavo per ant. int., antenna esterna, antenna interna.

Requisiti e cosniderazioni per valutare i ripetitori di segnale:

Innanzitutto dobbiamod ire che la "copertura" in mq (metri quadrati) è indicativa e risente della conformazione dell'edificio, opere murarie,  mobili, scaffalature. E' da intendersi indicativa in ambiente aperto privo di ostacoli.

Alcune indicazioni (non impegnative) per valutare la potenza / guadagno e la copertura all'interno di un edificio, con muri in mattone forato tradizionale, quindi valutare eventuali altri ostacoli alla propagazione del segnale, come scaffalature, muri portanti e/o in cemento armato etc.)

La potenza 13 dBm  fornisce una copertura omnidirezionale per 2-6 stanze oppure open space fino a 500 mq

L'area indicata (esempio 500mq, 1000mq, 2000mq, 3000 mq), si riferisce a "campo aperto" con antenna posizionata nel punto ottimale per la più ampia copertura possibile. Ad esempio in un capannone, la copertura  a 500 mq, si intende un'area interna, posizionando l'antenna omnidirezionale al centro, non avendo ostacoli (tutto aperto senza pareti).



Scegli il ripetitore che fa per te:

Single band  Ripetitori GSM (GSM-EGSM  2G)   Ripetitori UMTS (3G 2100 MHz))

Dual band  Ripetitori GSM+UMTS (2G+3G 900-2100 MHz)   Ripetitori LTE-4G (800-2600 MHz)

Tri band    Ripetitori LTE+GSM (2G-4G 900 1800 MHz)

Quint band  Ripetitori GSM-UMTS-LTE (2G-3G 900 1800 2100 MHz e 4G 800 2600 MHz)



 Vedi tutti i ripetitori Huaptec- Hiboost



 Per richiesta preventivo quantità e progetti specifici, richiedi un preventivo.
