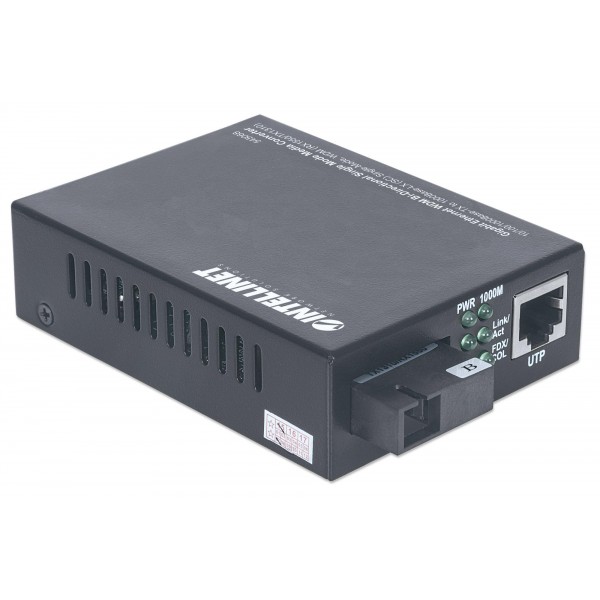

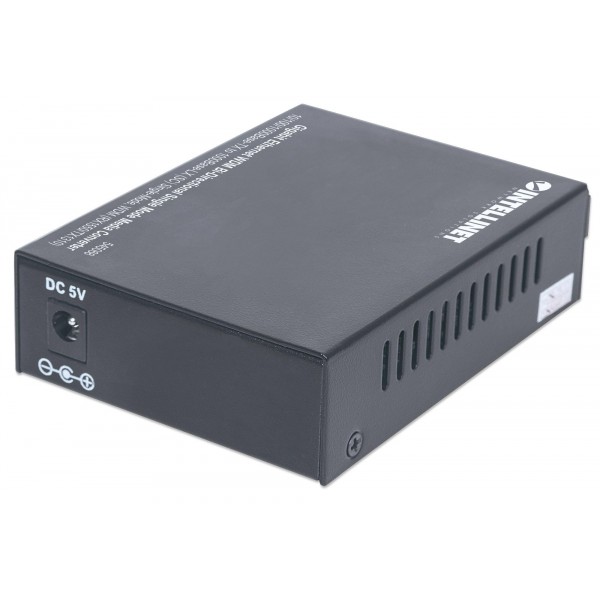

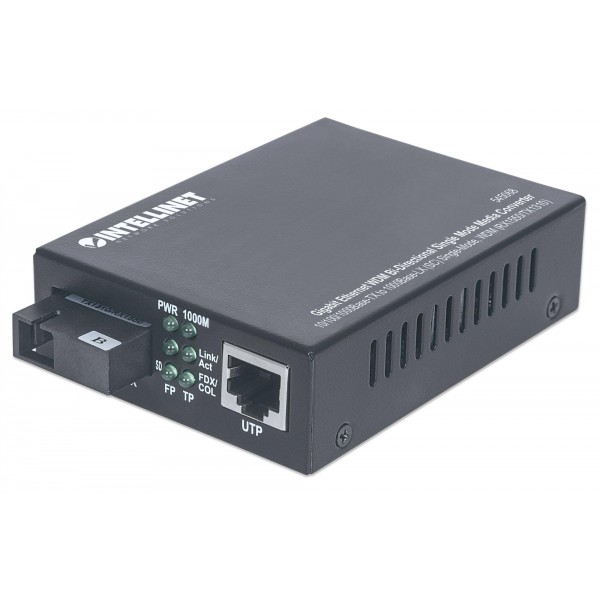

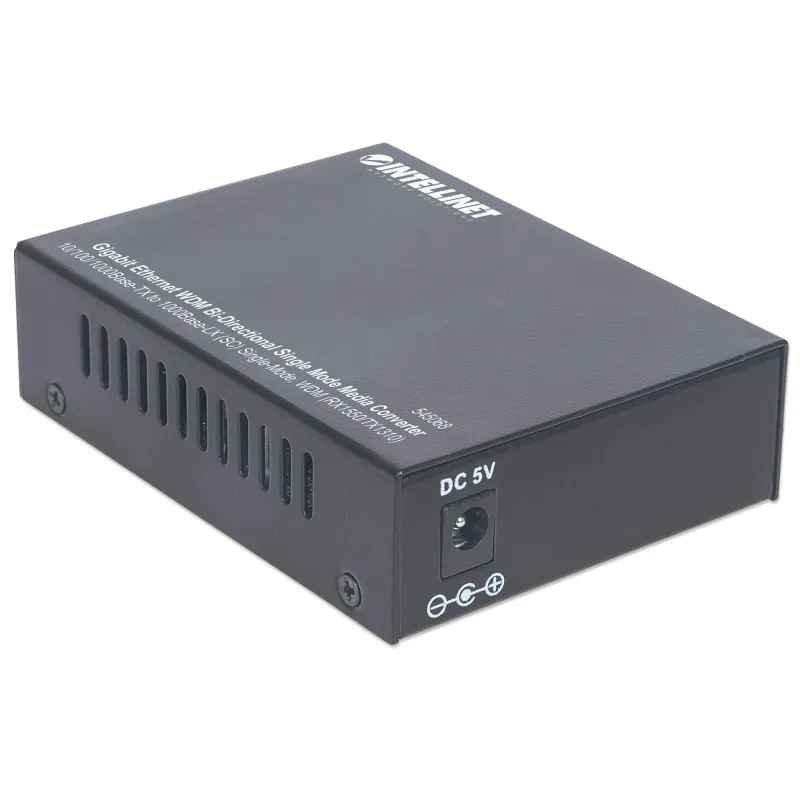

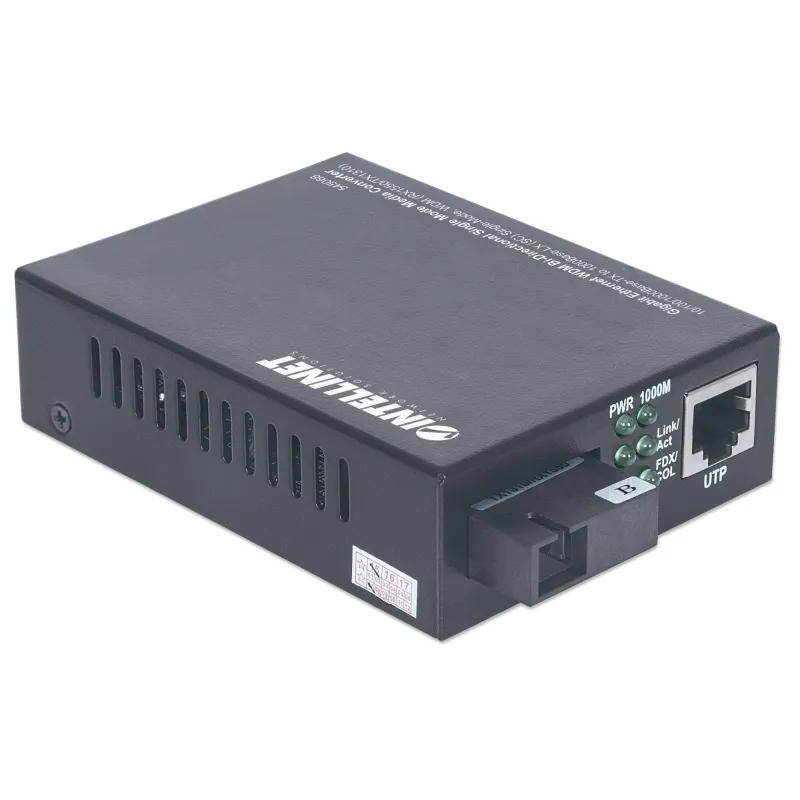

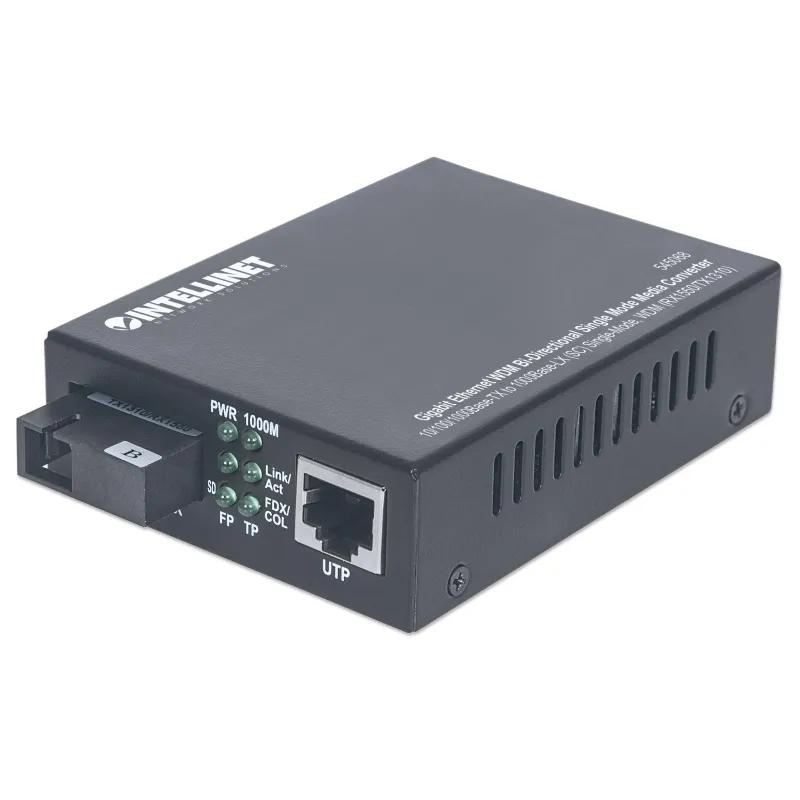

Transceiver Gigabit Ethernet Fibra Ottica WDM RX1310/TX1550
· Fibra di tipo SC a doppia lunghezza d onda porta single-mode collega distanze superiori a 20 km (12,4 miglia)
· Deve essere usato con Gigabit Ethernet WDM bidirezionale in modalità Single Media Converter, modello 545075
· Velocità di trasferimento dati: 10/100/1000 Mbps

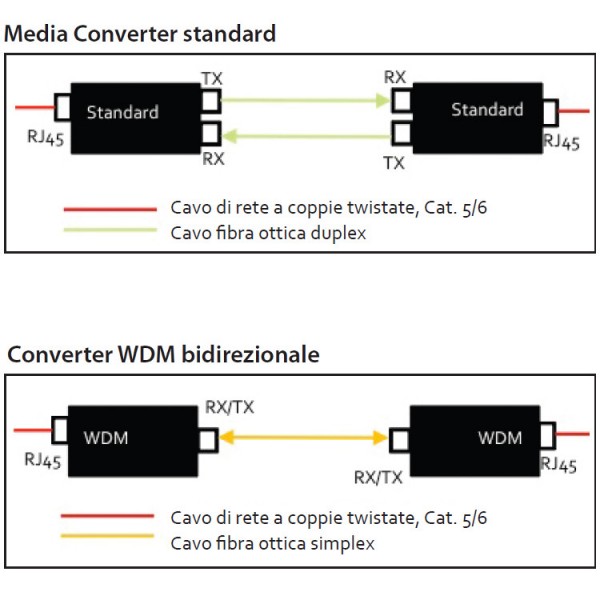

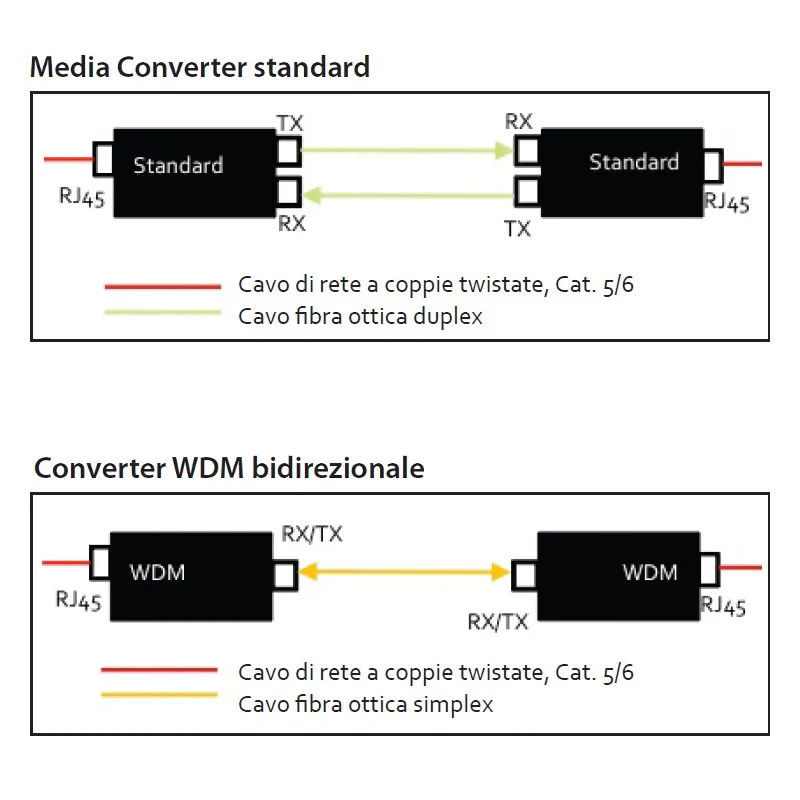

· La tecnologia WDM (Wavelength Division Multiplexing) utilizza un solo collegamento in fibra ottica per la trasmissione dei dati su lunghezze d onda distinte per la trasmissione e la ricezione
· Lunghezze d onda: ricezione (RX), 1550 nm; trasmissione (TX), 1310 nm
· Una porta RJ45 10/100/1000 Base-TX, distanza massima di 100m
· Porta RJ45 con supporto auto MDI/MDI-X
· LED di stato per monitorare il passaggio dei dati
· Funziona singolarmente come convertitore o può essere usato unitamente allo chassis media converter a 14 slot, modello 507356

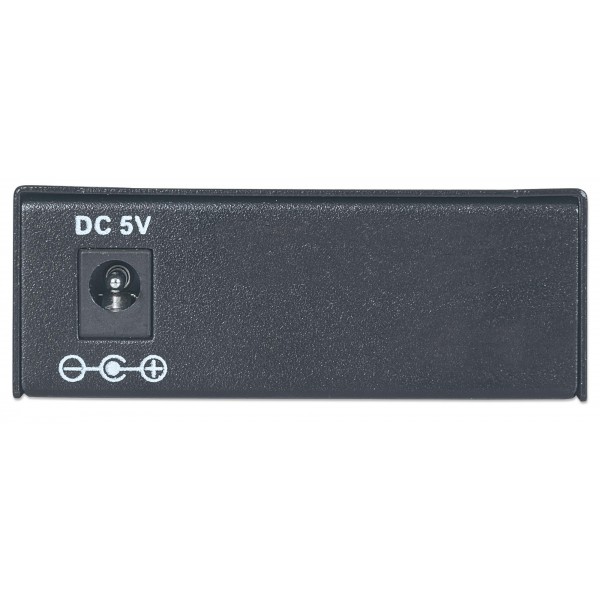

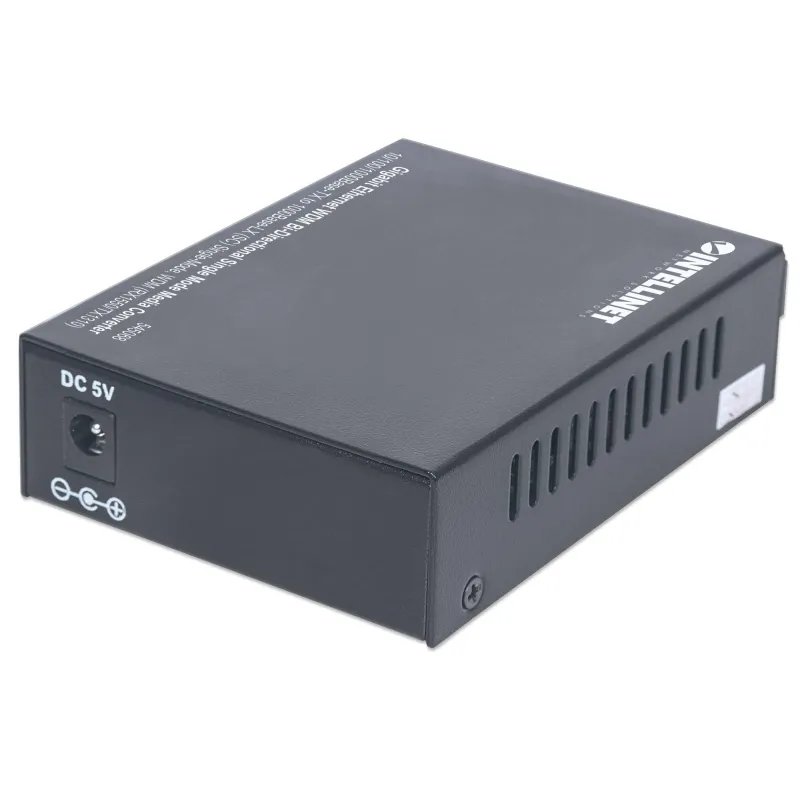

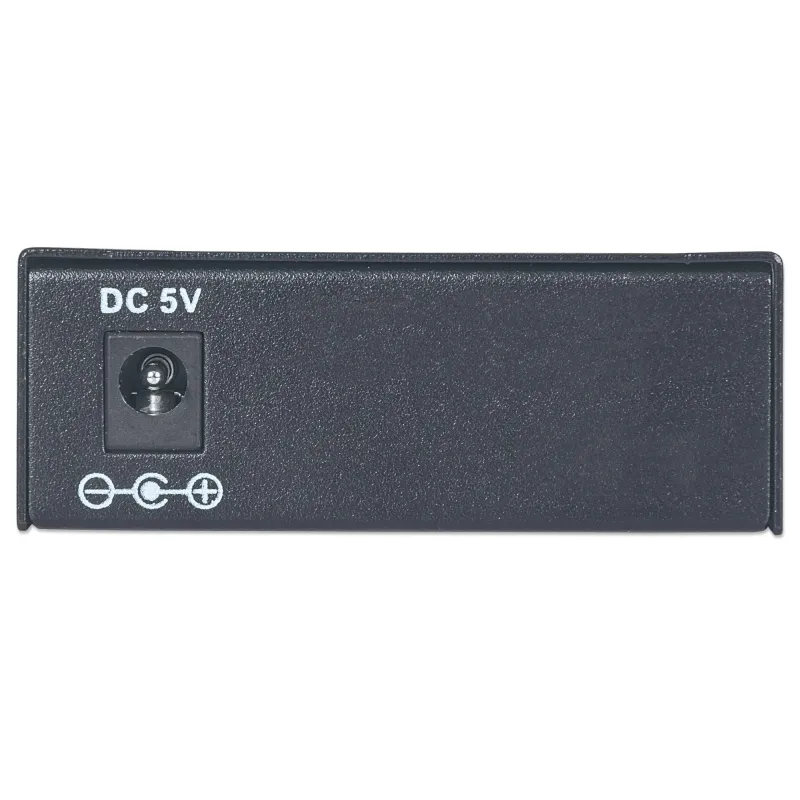

· Alimentatore esterno, 5V DC
Standards· IEEE 802.3 (Twisted Pair Ethernet)
· IEEE 802.3ab (Twisted Pair Gigabit Ethernet)
· IEEE 802.3u (Twisted Pair / Fiber Optic Fast Ethernet)
· IEEE 802.3z (Fibra ottica Gigabit)
Informazioni generali· Supporta:
- 1000Base-T Cat5 o superiore UTP/STP RJ45, EIA/TIA 568
- 1000Base-LX single-mode 8.3/125 µm o 8.7/125 µm o 8/125 µm o 10/125 µm
· Connessioni:
- Porta RJ45 10/100/1000Base-TX
- Porta Fibra SC 1000Base-LX
· Distanze:
- 20 km (cavo in fibra)
- 100 m (cavo RJ45)
· Lunghezze d onda:
- Ricevitore (RX): 1550 nm
- Trasmettitore (TX): 1310 nm
· Corrente in uscita: -8 – -3 dBm
· Sensibilità RX: ≤-22 dBm
· Perdita del segnale: 0,2 dB/km
· MTBF > 100,000 ore

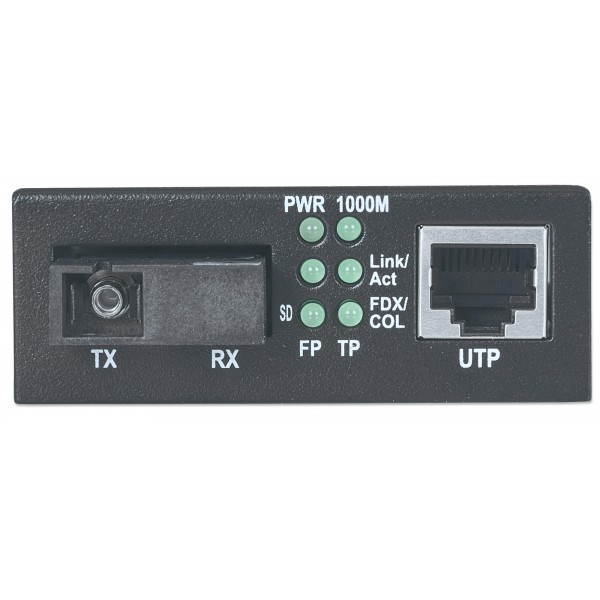

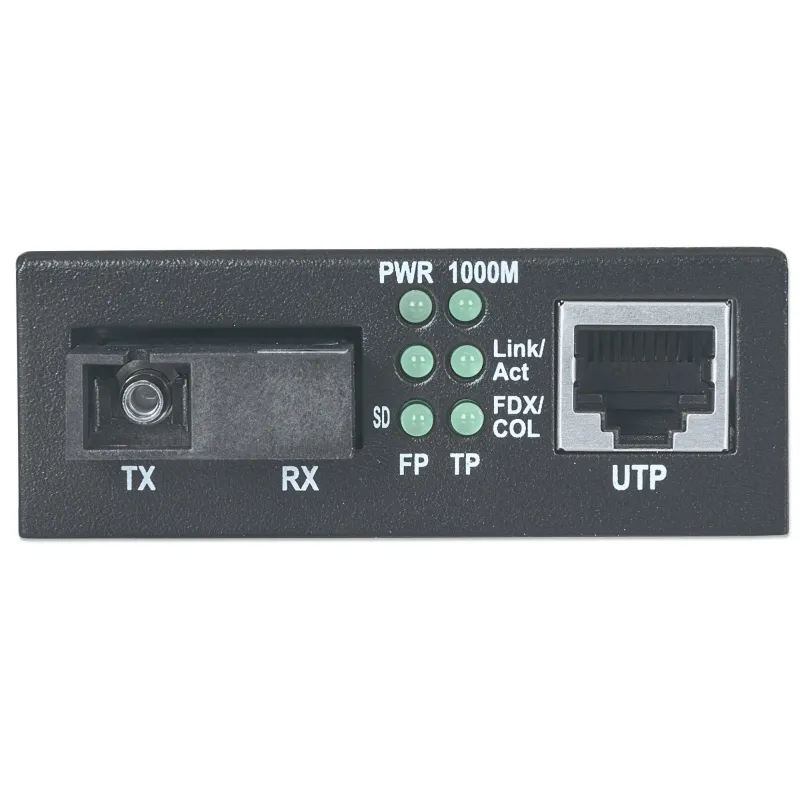

LED· Alimentazione
· Connessione/attività
· Full Duplex / Collisione
· Indicatore di collegamento a velocità 1000 Mbps per la porta RJ45
· Indicatore di collegamento per la porta fibra ottica
Alimentazione· Alimentatore esterno: 12V DC, 1.2A
· Consumo di corrente: 5 watt (massimo)
Caratteristiche fisiche· Chassis in metallo
· Peso: 180 g
· Temperatura d esercizio: 0 – 50°C
· Umidità d esercizio: 10 – 80% RH, senza condensa
· Temperatura di stoccaggio: -20 – 70°C
Dimensioni· Larghezza: 105 mm
· Profondità: 69 mm
· Altezza: 25 mm
Certificazioni· CE
· FCC Classe A
Contenuto della confezione· Media converter Gigabit Ethernet WDM bidirezionale single mode
· Alimentatore esterno
· Istruzioni
