Sistema per dibattiti e conferenze Bosch CCS1000D con 4 basi microfono

Sistema per dibattiti con microfono per videoconferenze, audioconferenze Bosch con 4 basi

Il sistema con microfoni per videoconferenze, sale consiliari, dibattiti, Bosch CCSD1000D supporta fino a 80 basi con microfono e fino a 6 telecamere con auto puntamento (auto tracking).

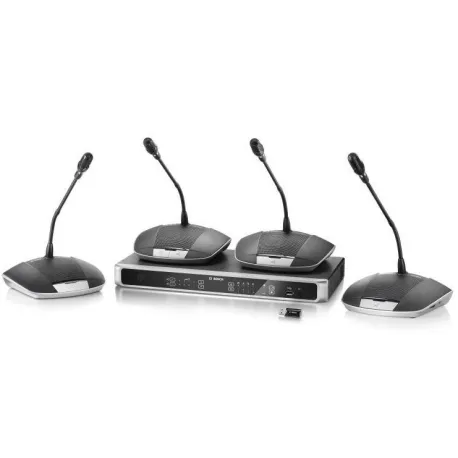

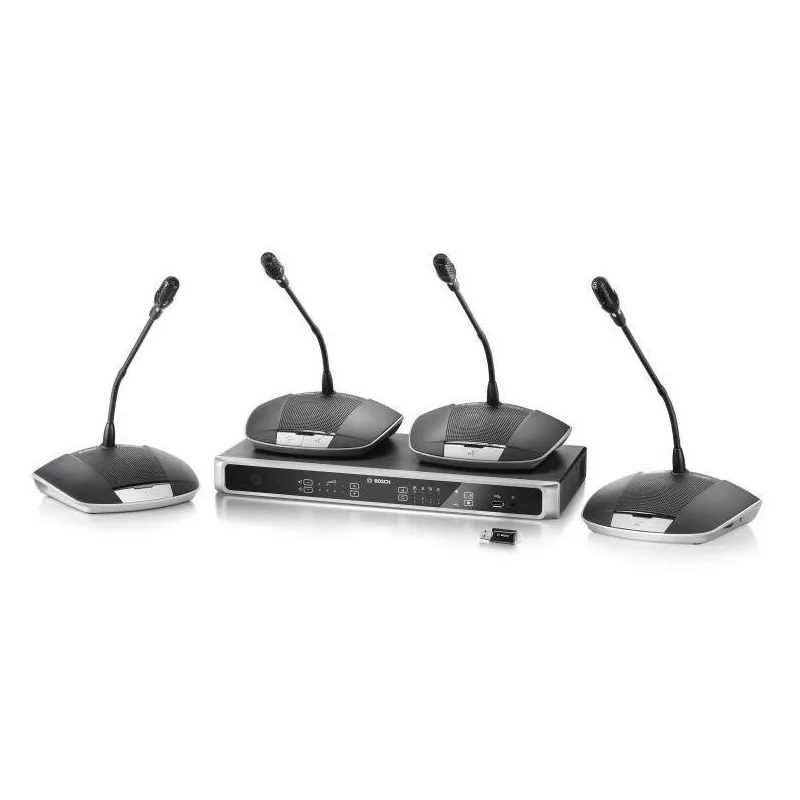

Questo kit si compone di unità centrale + 4 basi con microfono per dibattiti, videoconferenze e conferenze audio.

Può essere collegato a sistemi audio con amplificatore e altoparlanti (speaker) per grandi sale meeting, ma anche a sistemi di videoconferenza Yealink, poly, lifesize, polycom, Aver, Cisco, Avaya, e qualunque altro impianto di videoconferenza con attacco per microfoni esterni.

Descrizione generale del sistema con microfoni per videoconferenze, dibattiti e conferenze audio bosch CCS1000D:

La soluzione Bosch CCS1000D, permette di essere integrata con un sistema di videoconferenza di terze parti (es Yealink). Il sistema supporta fino a 80 unità microfono e fino a 6 telecamere con auto tracking.

Ottima intelligibilità del parlato con tecnologia Digital Acoustic Feedback Suppression integrata
Registrazione audio integrata su memoria interna e/o supporto di memorizzazione USB

• Supporto integrato controllo auto puntamento telecamere HD
• Configurazione e controllo avanzati tramite browser Web integrato
• Modalità di risparmio energetico per lo spegnimento automatico dopo 2 ore di inattività
• Fino a 80 dispositivi per dibattito (unità con microfono presidente - delegato).
• Supporta la registrazione audio delle conferenze e videoconferenze.

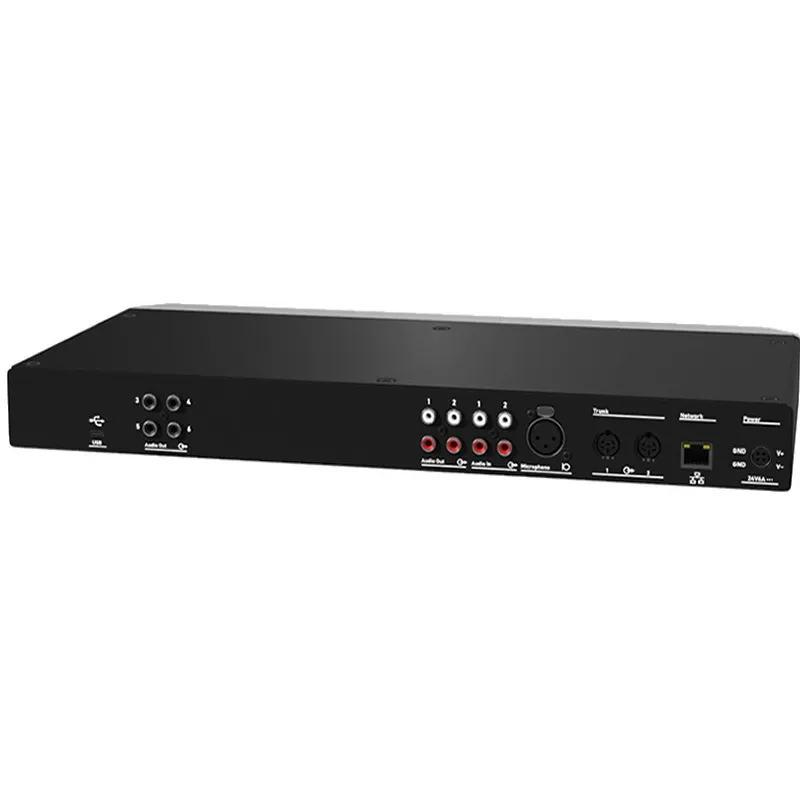

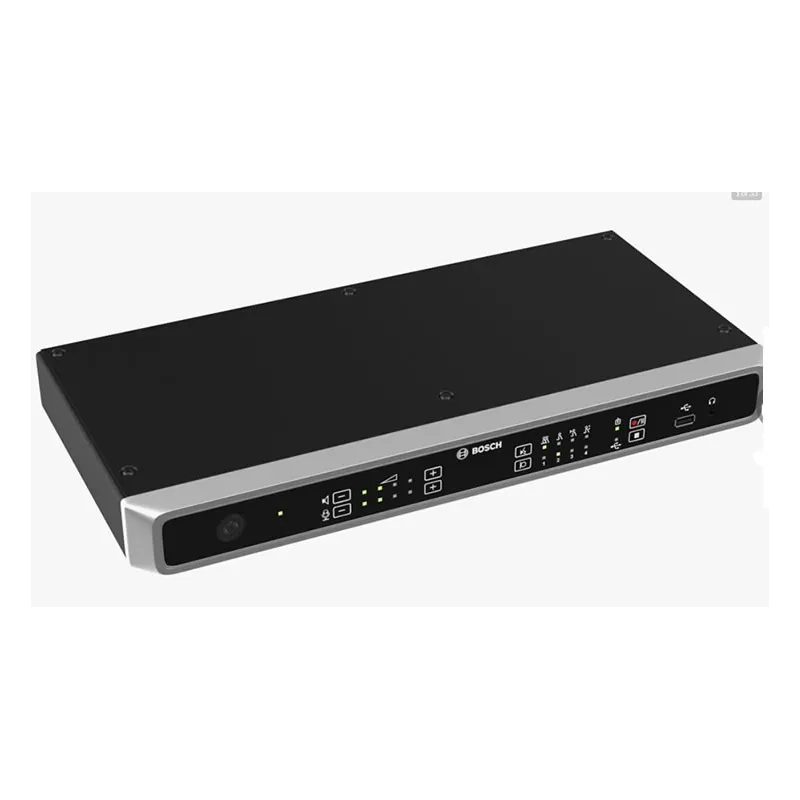

Caratteristiche principali Unità di controllo centrale Bosch

• Alimentazione di tutti gli elementi del sistema, fino a 80 dispositivi per dibattiti per unità di controllo
• Controllo intuitivo della modalità di funzionamento del microfono e del volume dell'altoparlante mediante pulsanti touch capacitivi sul pannello anteriore
• Configurazione e controllo avanzati tramite browser Web integrato e tablet
• Supporto integrato controllo auto. telecamere HD
• Fino a otto ore di registrazioni nella memoria interna
• Fino a 128 GB (> 4.000 ore) di registrazione nella memoria esterna
• Tecnologia Digital Acoustic Feedback Suppression (DAFS) integrata
• Ottimizzato per l'uso nei tribunali con quattro uscite microfono individuali
• Altoparlante integrato e presa per cuffie per il monitoraggio delle sedute
• Modalità di risparmio energetico per ridurre i costi e aumentare la durata
• Utilizzabile su scrivania o in rack
• L'unità di controllo è disponibile anche come versione base senza
• funzionalità di registrazione e DAFS
• L'API consente di creare build di applicazioni personalizzate per il controllo remoto del sistema

DESCRIZIONE GENERALE CCS1000D BOSCH

L'unità delegato / presidente Bosch CCS 1000D è dotata di un microfono da 31 cm a stelo flessibile ed altoparlante incorporato. Supporta microfoni opzionali.

Il collegamento può avvenire su due dorsali.

E' possibile avere anche cavi di prolunga (opzione)

Non richiede tecnici specializzati per l'installazione e  la gestione.

Il microfono è a sua volta dotato di un indicatore ad anello rosso, luminoso.

La base ha un LED bianco che indica la possibilità di prendere la parola (Possible To Speak).

Presa jack per cuffie.

Cavo 2m incluso.

Il sistema di audioconferenza Bosch CCS1000D è immune alle interferenze dei telefoni cellulari.

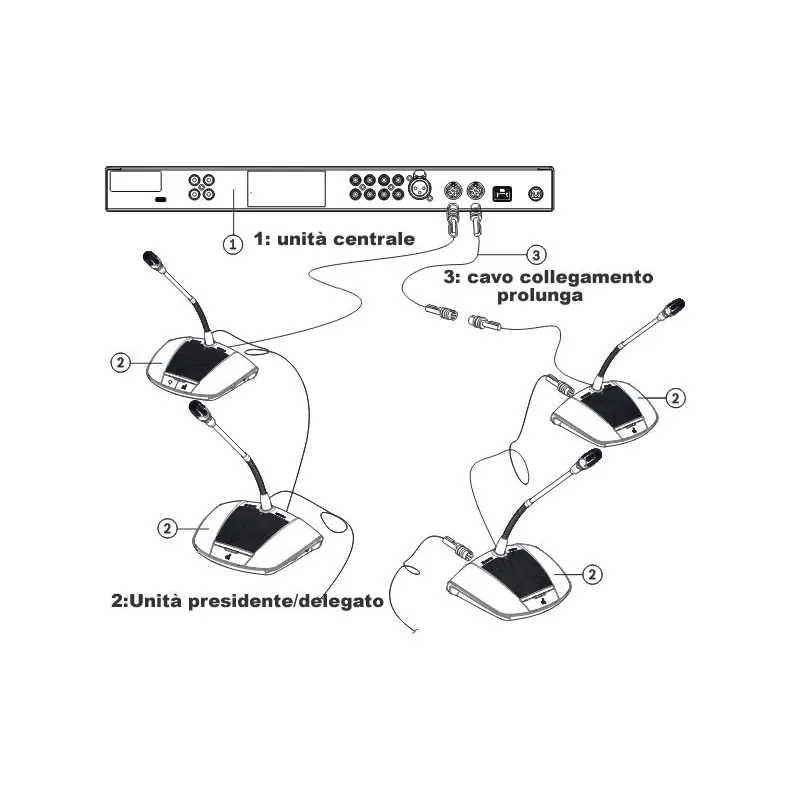

La connessione è in daisy chain ( a bus) quindi, da una base all'altra con cavi da 2 metri in dotazione.

Caratteristiche unità base presidente delegato Bosch CCS1000D

Indicatori LED sull'unità presidente/delegato Bosch CCS1000D
Bianco (indicazione della possibilità di intervento)
Questo indicatore si trova solo sopra il pulsante del microfono ma non è disponibile nell'anello luminoso.
Nota: in modalità di attivazione vocale questo LED è spento.

– È possibile attivare immediatamente il microfono premendo il relativo pulsante.
– Non è possibile aggiungere la richiesta di intervento alla lista di attesa.

Verde
– La richiesta di intervento è stata aggiunta alla lista di attesa.
– È possibile visualizzare e gestire la lista di attesa nel browser Web.

Verde lampeggiante
– La richiesta di intervento dell'utente è la prima nella lista di attesa.
– Non appena l'oratore attivo disattiva il proprio pulsante del microfono, viene autorizzato
l'intervento dell'utente.

Rosso
– Il microfono è attivo; è consentito l'intervento.

Presa cuffia Jack 3,5 mm

Regolazione volume altoparlante

Dettagli tecnici unità microfono presidente delegato Bosch CCS1000D

Specifiche elettriche
Risposta in frequenza Da 200 Hz a 12.5 kHz
Impedenza di carico cuffie > 32 ohm < 1000 ohm
Uscita nominale altoparlante 72 dB SPL

Specifiche meccaniche
Dimensioni dispositivo senza microfono (A xL x P) 64 x 203 x 146 mm
Altezza con microfono in posizione orizzontale 130 mm
Lunghezza del microfono dalla superficie di montaggio CCSD‑DS: 310 mm CCSD‑DL: 480 mm
Peso Circa 1 Kg
Montaggio Su tavolo (portatile o fisso)
Materiale (parte superiore) Plastica ABS+PC
Materiale (base) Metallo ZnAl4
Colore (parte superiore) Nero (RAL 9017) opaco-lucido
Colore (base) Grigio perla chiaro (RAL 9022) opaco-lucido

Descrizione generale delle funzioni principali del sistema per conferenze Bosch


Gestione dibattiti
– Visualizzazione dell'elenco dei dibattiti: gli oratori ed i partecipanti in attesa.
– Spostamento dei partecipanti in attesa.
– Avvio, interruzione e messa in pausa della registrazione (solo CCSD-CURD).
– Controllo del volume principale.

Registrazione (solo CCSD-CURD)
È possibile utilizzare il registratore integrato nell'Unità di controllo CCSD-CURD per registrare dibattiti in formato MP3. È possibile salvare le registrazioni nella memoria interna o su un supporto di memorizzazione USB (è necessario formattare il supporto di memorizzazione USB in FAT32. Altri file system non funzionano). La memoria e l'indicatore LED appropriati vengono
selezionati e deselezionati quando il supporto di memorizzazione USB viene inserito e rimosso dal connettore USB sulla parte anteriore dell'Unità di controllo.
Quando viene avviata la registrazione, il registratore MP3 crea automaticamente un file MP3 utilizzando come nome del file la data e l'ora correnti. I file registrati possono avere una durata
massima di 60 minuti. Dopo i 60 minuti, il file si chiude automaticamente e viene creato un nuovo file. Il processo si ripete per tutto il tempo in cui la registrazione è attiva o fino ad
esaurimento dello spazio della memoria interna o del supporto USB.

Alcune funzioni del sistema di registrazione di Bosch CCS1000D
– Riproduzione:
– Pre-ascolto attivo Unità di controllo: se selezionato, consente di ascoltare il file audio selezionato solo sull'unità CCSD-CURD.
– Riproduzione in lingua di base: se selezionato, il file audio selezionato viene riprodotto ed ascoltato sul canale della lingua di base dell'audio del sistema.
– Elenco panoramica delle registrazioni, inclusa la lunghezza di ciascun file:
– Se è collegato un supporto USB, vengono elencati solo i file (registrazioni) della memoria USB.
– Se non è collegato un supporto USB, vengono elencati solo i file registrati della memoria interna.


Pulsante per il controllo del volume principale
Il pulsante per il controllo del volume principale dell'unità presidente-delegato Bosch CCS1000D, permette la regolazione dell'altoparlante delle Unità per dibattiti e del livello di uscita audio dell'Unità di controllo.


Preparazione della conferenza
E' possibile preparare una conferenza (dibattito), per determinare se aperta, vocale, override o Push to talk (PTT)

E' possibile abilitare il LED bianco WPossible to Speak", decidere un numero massimo di richieste in attesa, abilita il lampeggio del microfono dell'oratore successivo a colui che sta parlando, premendo tasto di prenotazione.

Un delegato può essere rimosso dalla lista di attesa e sono disponibili avvisi di priorità: Avviso acustico attivabile e disattivabile.
Il sistema per audioconferenze Bosch CCS1000D permette al presidente di interrompere tutti gli oratori e azzerare le richieste.



Telecamere
Il sistema microfonico per sale consiliari Bosch CCS1000D permette l'installazione di una telecamera con puntamento automatico dell'oratore (auto tracking)
– Telecamera per panoramica: consente di definire la telecamera per panoramica.
– Switcher SDI: consente di immettere l'indirizzo IP dello switcher video HD-SDI utilizzato.
– Cestino: fare clic sull'icona del cestino per rimuovere la telecamera selezionata.
– Nota: è possibile rimuovere solo una telecamera scollegata.
– Panoramica: consente di visualizzare l'elenco di tutte le telecamere collegate, inclusi: Nome telecamera, Numero di serie, Versione software, Tipo di telecamera e a quale Ingresso dello switcher video è collegata la telecamera.
– Il Numero di serie della telecamera viene utilizzato come collegamento alle pagine Web di configurazione della telecamera. Nota: questa operazione è possibile solo se il dispositivo di configurazione del PC è collegato tramite cavo all'Unità di controllo.

Posti
Dalla pagina web di gestione del sistema di audioconferenza professionale Bosch CCS1000 è inoltre possibile gestire le postazioni (posti)
– Panoramica dei posti:
– Seleziona: fare clic sull'icona per selezionare il posto (possibile solo se viene selezionata anche la modalità di selezione).
– Nome posto: immettere/modificare il nome del posto.
– Telecamera: il nome della telecamera collegata al posto.
– Preposizionamento: il numero dell'impostazione del pre posizionamento della telecamera assegnata al posto.
– Modalità di selezione (selezionare sull'unità): se selezionato, consente di individuare un'unità scegliendo il posto nell'elenco o premendo il pulsante di richiesta del microfono dell'unità. I LED dell'Dispositivo per dibattiti si illuminano.
– Quando la modalità di configurazione è attiva, non è possibile utilizzare le unità.
– Pulsante De-init: quando viene selezionato, consente di cancellare l'indirizzo/ sottoscrizione dell'unità selezionata. Tutti i LED dell'unità si accendono quando l'unità non dispone di un indirizzo/sottoscrizione.
– Pulsante Rimuovi tutti i posti disconnessi: consente di rimuovere i posti sottoscritti dall'apposita panoramica.


Caratteristiche tecniche del sistema audio conferenza Bosch CCS1000D:

Unità di controllo
Specifiche elettriche
Tensione di rete Da 100 a 240 VAC ± 10%
Consumo corrente Da 0,6 A (100 VAC) a 0,2 A (240 VAC) massimo
Alimentazione DC per Dispositivi per dibattiti 24 V ± 1 V (corrente limitata)
Numero di Dispositivi per dibattiti per Unità di controllo 40 dispositivi massimo per connettore dorsale
Regolatori di volume per Dispositivo per dibattiti 15 intervalli di 1,5 dB (a partire da -10,5 dB)
Livello soglia di limitazione dell'unità 12 dB sopra il livello nominale
Riduzione del guadagno dovuta ai microfoni aperti (NOM) 1/SQRT (NOM)
Tasso di campionamento 44,1 kHz

Armoniche totali
Ingresso nominale (85 dB SPL) < 0,5%
Ingresso massimo (110 dB SPL) < 0,5%

Ingressi audio
Ingresso microfono nominale XLR -56 dBV
Ingresso massimo microfono XLR -26 dBV
Ingresso nominale RCA -24 dBV (+/-6 dB)
Ingresso massimo RCA +6 dBV
S/R > 94 dBA
Risposta in frequenza Da 30 Hz a 20 kHz

Uscite audio
Uscita nominale RCA -24 dBV (+6/- 24 dB)
Uscita massima RCA +6 dBV
S/R > 102 dBA
Risposta in frequenza Da 30 Hz a 20 kHz


Specifiche meccaniche
Dimensioni inclusi i piedini (A x L x P) 45 x 440 x 200 mm
1 unità in altezza per rack da 19"
Altezza piedini 5,5 mm
Montaggio Su tavolo
Rack da 19"
Peso (CCSD-CU) Circa 3,2 Kg
Peso (CCSD-CURD) Circa 3,4 Kg
Materiale (parte superiore) Metallo verniciato
Materiale (base) Metallo verniciato
Colore (parte superiore) Nero (RAL 9017) opaco-lucido
Colore (base) Nero (RAL 9017) opaco-lucido
Bordo Grigio perla chiaro (RAL 9022) opaco-lucido

Richiedi un preventivo senza impegno.

Possiamo inviare un sistema per test sul campo (demo)
